Flüssigkeitskörper Prüfstand
Der Flüssigkeitskühlkörperprüfstand („FKP“) dient zur Charakterisierung von Flüssigkeitskühlkörpern. Hierbei kann der Druckverlust des Kühlkörpers bei verschiedenen Volumenströmen, Kühlmedien und Kühltemperaturen ermittelt werden. Zusätzlich können durch Thermoelemente der zeitliche Verlauf des abgeführten Wärmestroms und die Oberflächentemperatur eines Kühlkörpers aufgenommen werden.

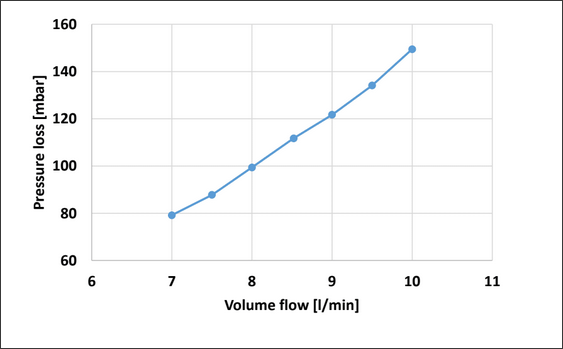

Beispiel: Druckverlustmessung

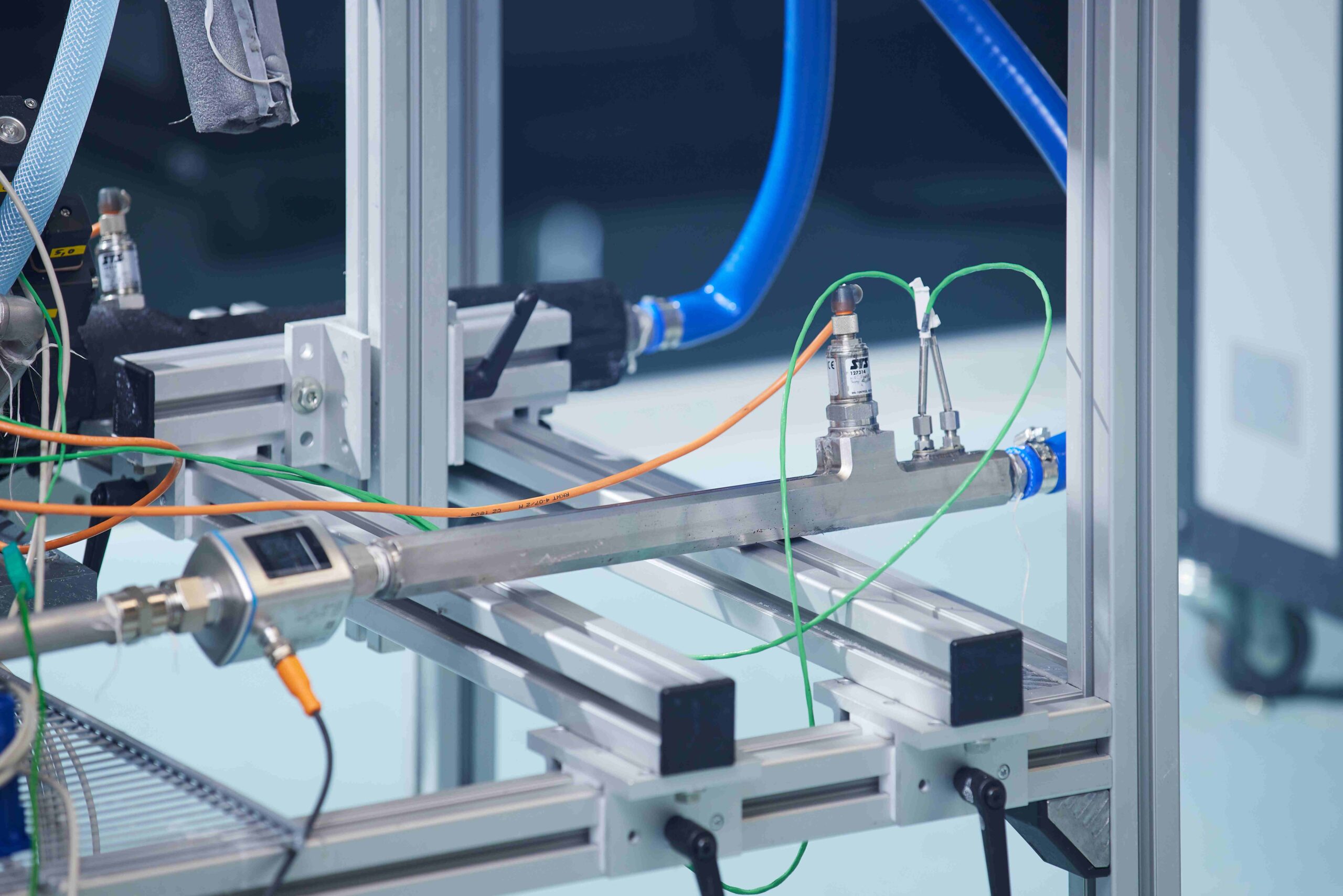

Um den Druckverlust unterschiedlicher Kühlstrukturen in Flüssigkeitskühlkörpern zu bestimmen und untereinander zu vergleichen, bietet der FKP einen guten Ansatz. Mittels zwei Messrohren, die an den Vor-bzw. Rücklauf des Kühlkörpers angeschlossen werden, lässt sich durch je einem Drucksensor pro Messrohrdie Druckdifferenz zwischen Vor-und Rücklauf bei einstellbaren Volumenströmen bestimmen. Durch eine weitere Leermessung ohne Kühlkörper wird die Druckdifferenz der Schlauchanteile von der gesamten Druckdifferenz subtrahiert, sodass man den effektiven Druckverlust des Kühlkörpers erhält.
