Unsere Leistungen
Prüfstände / Anlagenbau
Text noch einfügen

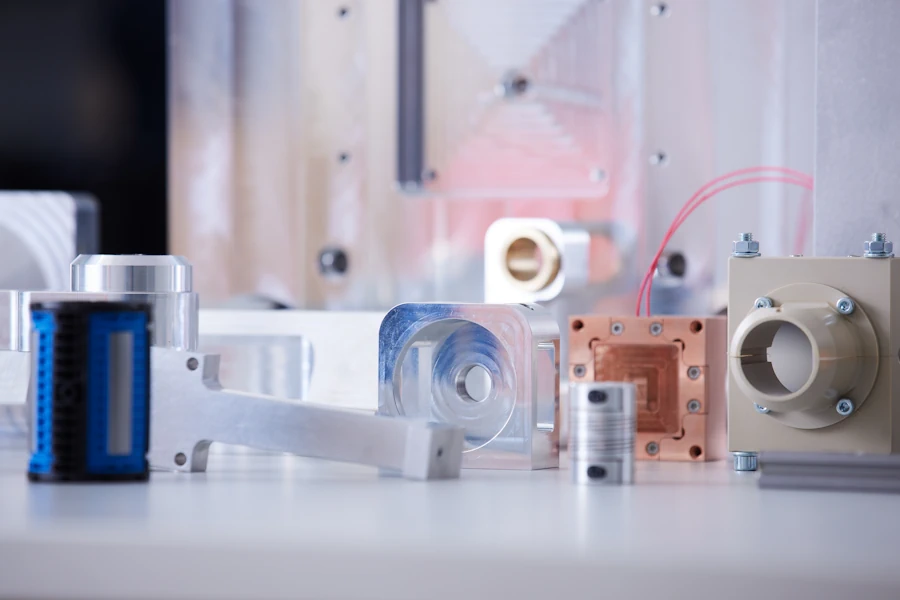

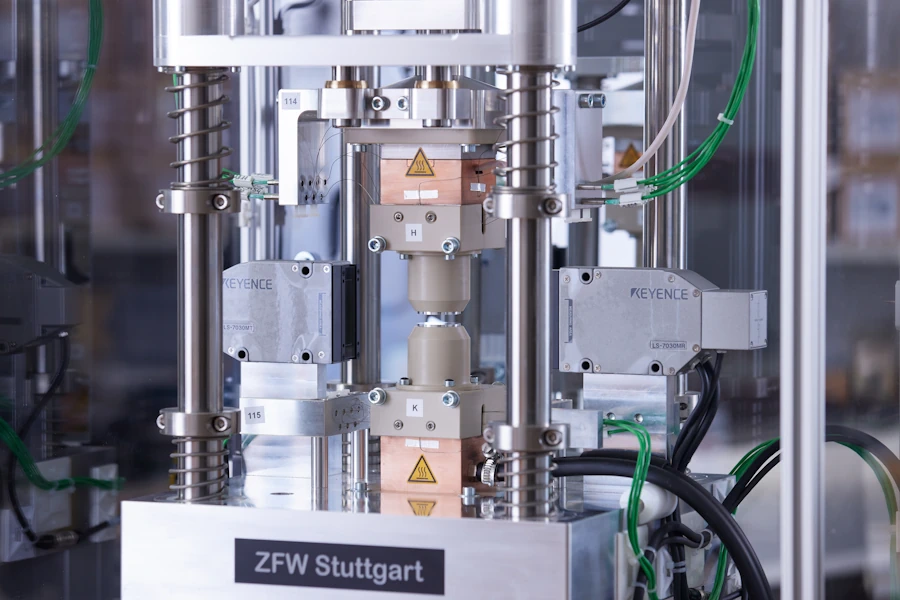

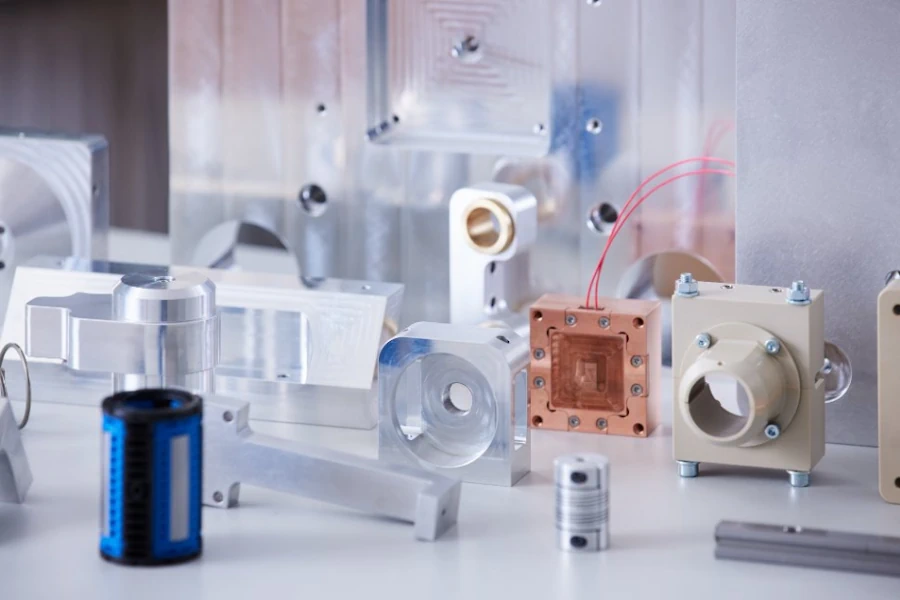

TIM-Tester
Der inzwischen in der zweiten Generation befindliche ZFW TIM-Tester ermöglicht die thermische Charakterisierung unterschiedlichster Materialien sowie Mehrschichtaufbauten.
Das Hauptaugenmerk liegt dabei auf der Untersuchung von thermischen Interfacematerialien wie Pasten, Puttys, Gap-Filler, Phase-Change Materialien, Metal Based Printed Boards bzw. Insulated Metal Substrate (IMS), Wärmeleitklebstoffe, uvm. Zudem können mikrometerdünne Laminate und Folien analysiert werden.
Das Messprinzip basiert auf der statischen Zylindermethode nach dem Standard ASTM D5470. Nach Norm können sowohl effektive Werte für den thermischen Widerstand und der Wärmeleitfähigkeit (inkl. thermischem Kontaktwiderstand) wie auch Stoff- bzw. Bulkwerte für die Wärmeleitfähigkeit ermittelt werden.
Angetrieben durch ein elektro-hydraulisches System, ist der ZFW TIM-Tester in der Lage spaltgesteuerte Untersuchungen bis in den Submikrometerbreich präzise aufzulösen sowie druck- bzw. kraftgesteuerte Analysen bis 2 N/mm² / 290 PSI durchzuführen.
Multiparameter Teststand
Mit dem Multiparameter Teststand (MPT) kann das Verhalten von thermischen Interfacematerialien infolge von thermomechanischer Belastung untersucht werden.
Über das anwendungsnahe Aufheizen und Abkühlen des Interface‘ inkl. Kontaktstelle, entsteht neben der thermischen auch eine mechanische Belastung am Interface.
Hervorgerufen wird diese infolge von thermisch induzierten Spannungen die zu Zug-, Druck´- und Scherbelastungen führen kann. Als Folge entstehen Fehlermechanismen wie Pumpout, Dryout und weitere Materialschädigungen.

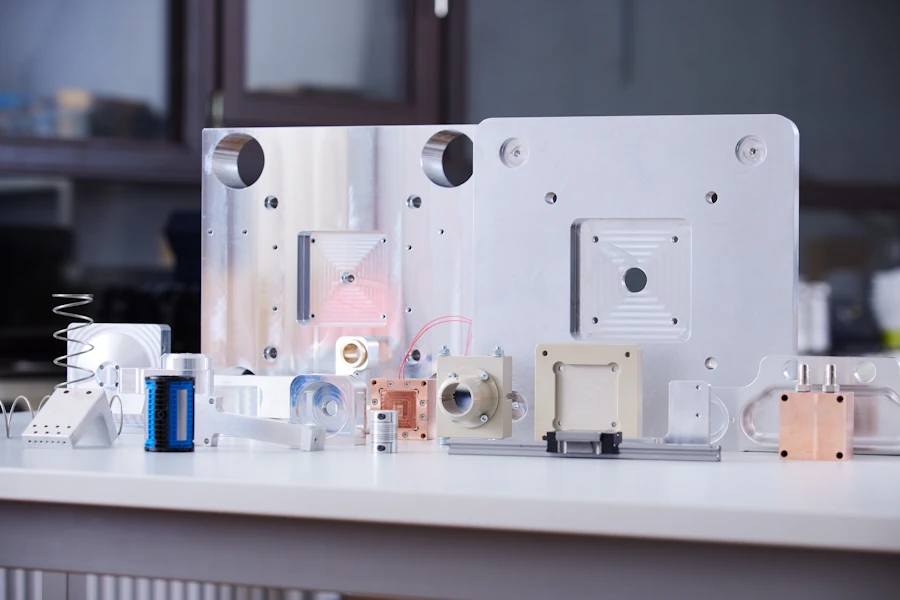

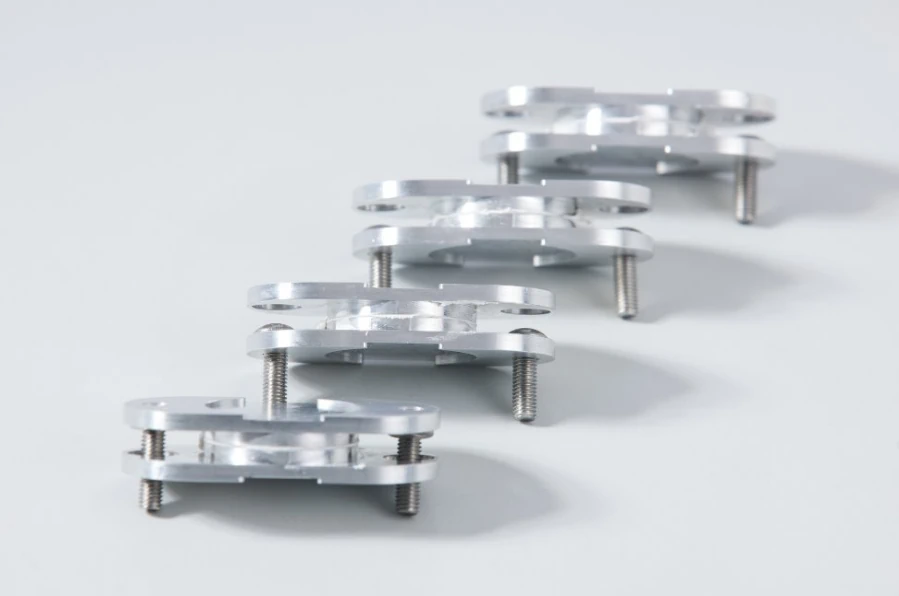

Materialanwendungen können hierbei Pasten, Gele, PCMs, aber auch vernetztende Klebstoffe oder Gapfiller sein. Diese können zwischen sog. Prüfchips vorvernetzt im Gerät eingebaut werden.
Der Prüfstand bietet die Möglichkeit, zwei unterschiedliche Szenarien abzuprüfen:
Eine konstante Spaltsituation sowie eine konsante Flächenpressung auf dem Interface.
Mithilfe von zwei Thermoelementen, auf der heißen und kalten Seite, kann die Änderung des thermischen Widerstandes erfasst und aufgezeichnet werden.
Das ermöglicht ein Tracking der thermischen Performance über den Alterungszyklen.

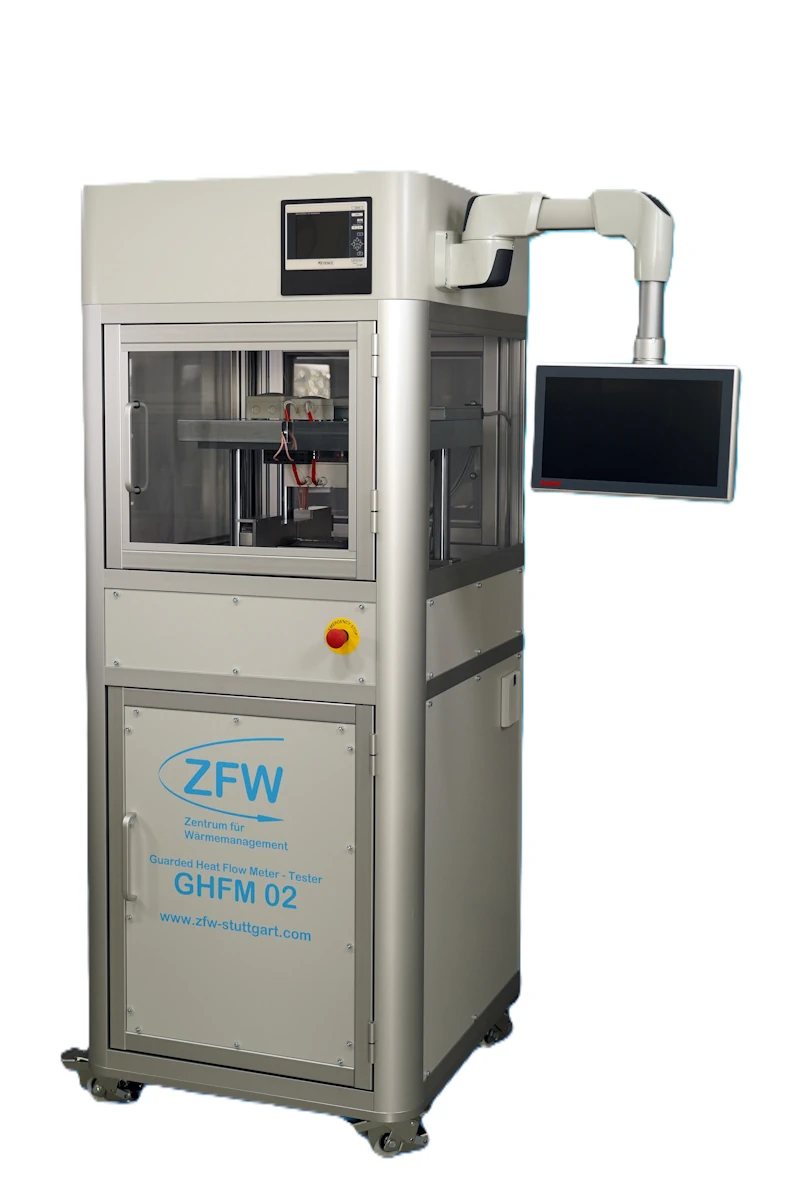

Guarded Heat Flow Meter
Der Guarded Heat Flow Meter (GHFM) ist ein Prüfstand, der entwickelt wurde, um Zellzwischenmaterialien zu charakterisieren.
Diese Materialien dienen der Isolation von Bateriezellen im Modul und sind im Fehlerfall essentiell, um eine Propagation zu verhindern bzw. diese zu verlangsamen.
Neben Zellzwischenmaterialien können weitere thermisch isolierende Materialien mit niedriger bis moderater Wärmeleitfähigkeit untersucht werden.
Durch einen Guard-Ring um den Bilanzraum ist es möglich, auch bei außergewöhnlich hohen Temperaturen bis 850 °C (Heißseite) Materialien zu untersuchen. Regelgrößen kann hierbei sowohl die Materialdicke (Kompression), Flächenpressung sowie die Temperatur beider Seiten sein.
